Accessoires pour hotte professionnelle et réseau d'extraction

Comparatif des accessoires pour hotte professionnelle : gaines, conduits, raccords et clapets

Pour préparer ou modifier un réseau d’extraction de hotte professionnelle, comparez les 24 références d’accessoires du catalogue : conduit galvanisé, flexible aluminium, coudes, réductions coniques, piquages, pièces de raccordement, sorties d’air, registres et accessoires d’entretien. Chaque désignation ci-dessous renvoie directement à la fiche correspondante.

Accessoires de hotte professionnelle : bien dimensionner et raccorder son réseau d’extraction

Le fonctionnement d’une hotte de cuisine professionnelle ne dépend pas seulement du moteur d’extraction. La conception des gaines, le diamètre des conduits, le nombre de coudes et la qualité des raccordements jouent un rôle majeur dans l’évacuation des fumées, vapeurs et odeurs. Un réseau mal raccordé ou trop restrictif augmente les pertes de charge et peut réduire le débit réellement obtenu, même avec un extracteur puissant.

Les professionnels de la restauration, installateurs, techniciens de maintenance et entreprises de ventilation doivent donc considérer les accessoires comme de véritables éléments techniques du système d’extraction. Europe Ventilation propose une sélection de pièces permettant la création, la modification et la maintenance des conduits raccordés aux hottes de restaurants, snacks, pizzerias, hôtels et cuisines collectives.

Conduit rigide galvanisé ou gaine flexible aluminium : que choisir ?

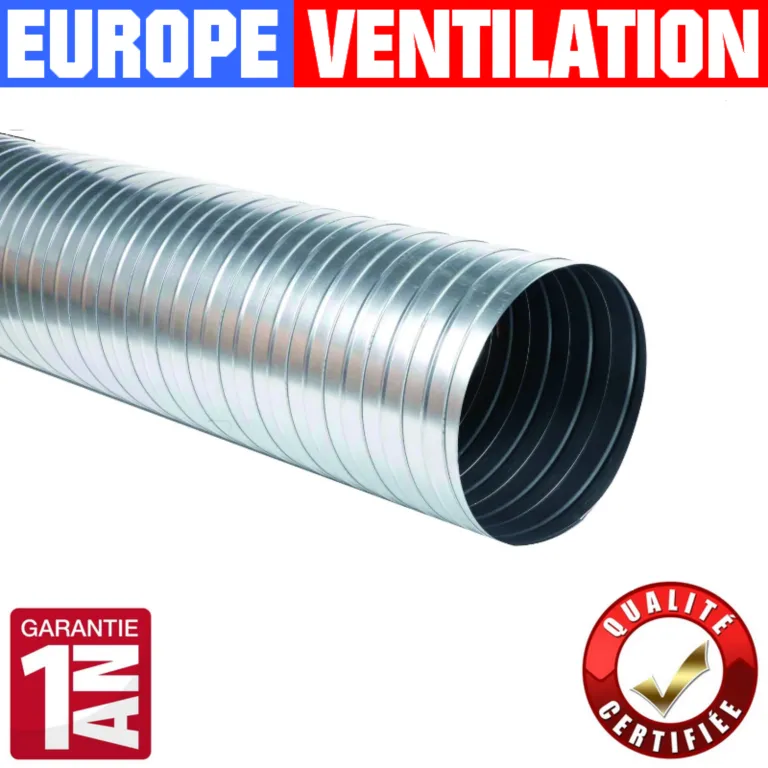

Le conduit rigide galvanisé pour hotte professionnelle présente une paroi relativement régulière qui facilite la circulation de l’air et l’accès au nettoyage par rapport à certains raccordements souples. Il est souvent privilégié pour les tronçons principaux, lorsque les spécifications de l’installation le permettent. Le catalogue comprend notamment des conduits droits d’une longueur annoncée de 1,5 m, proposés en différentes dimensions.

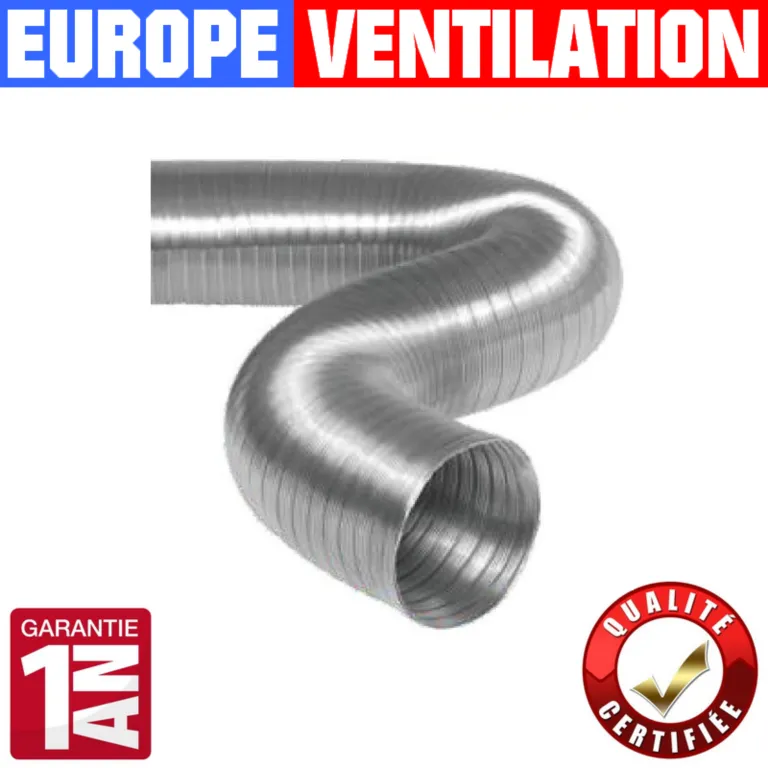

Le flexible aluminium de ventilation, annoncé ici en longueur 3 m, peut être utile pour un raccordement court ou un passage contraint, sous réserve qu’il soit autorisé pour l’usage envisagé. Il doit être utilisé dans les limites de ses caractéristiques techniques. Pour une extraction de cuisine chargée en graisses ou soumise à des obligations spécifiques de sécurité incendie, ne substituez pas un flexible à un conduit requis par les prescriptions applicables.

Coudes 45° et 90° : limiter les changements de direction

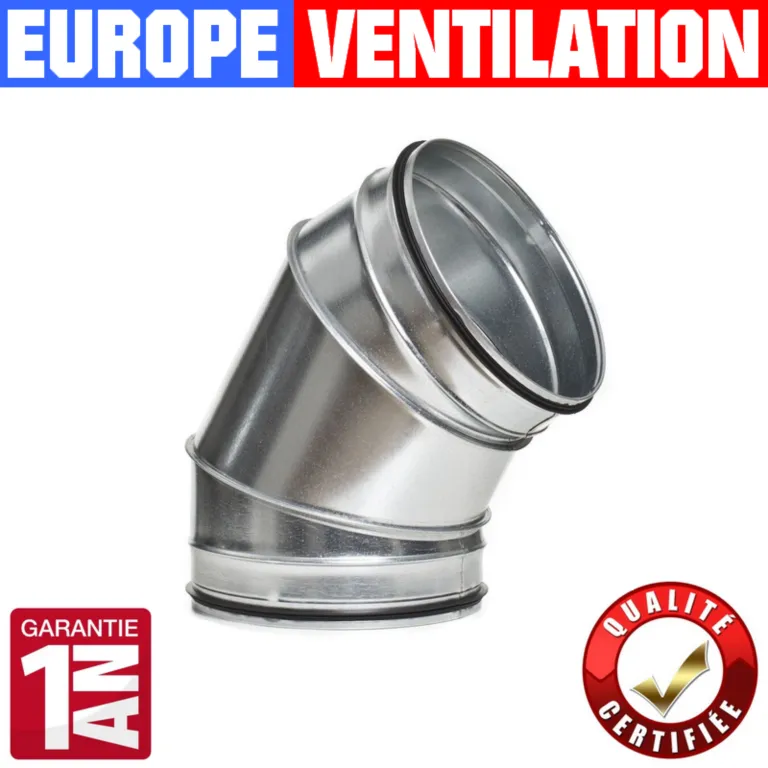

Un coude galvanisé à 45° permet de dévier le conduit de manière plus progressive qu’un angle droit abrupt. Les coudes à 90° restent utiles lorsque l’agencement des locaux le nécessite, mais leur nombre et leur géométrie doivent être pris en compte dans le calcul des pertes de charge. Un parcours inutilement tortueux favorise souvent les turbulences et augmente la résistance du réseau.

Au-delà de l’angle, vérifiez le diamètre nominal, la présence éventuelle d’un joint et la compatibilité des extrémités. Les différents coudes, réductions et conduits doivent former un assemblage étanche et accessible selon les impératifs d’entretien.

Réductions coniques, raccords mâle/mâle et femelle/femelle

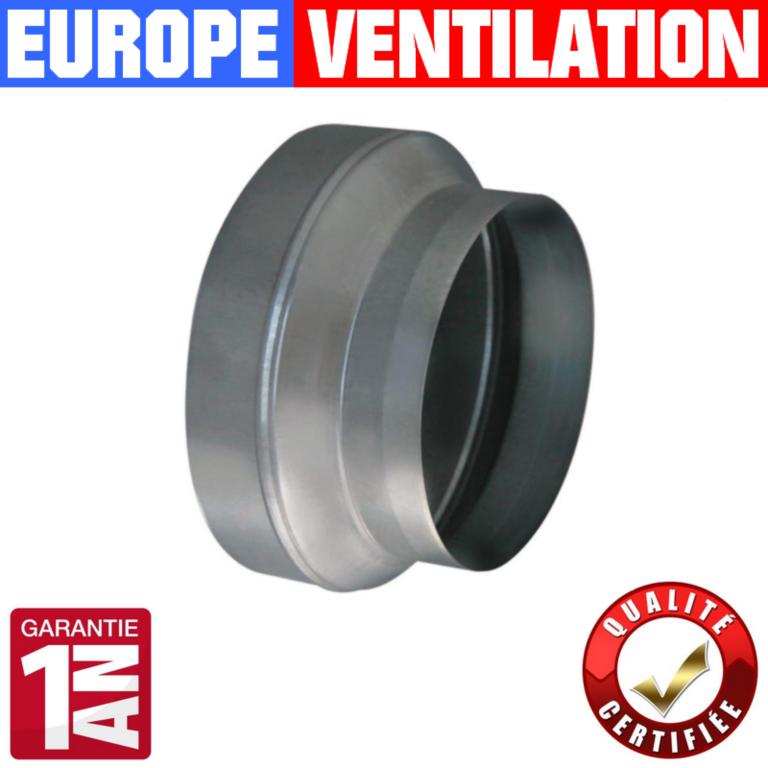

Une réduction conique en acier galvanisé raccorde deux diamètres différents. Cette transition ne doit pas masquer une réduction de section trop importante par rapport au débit prévu : elle peut accélérer l’air, augmenter le bruit et pénaliser les performances du moteur. Le diamètre définitif doit être établi à partir du débit, de la vitesse de passage souhaitée et des contraintes globales du réseau.

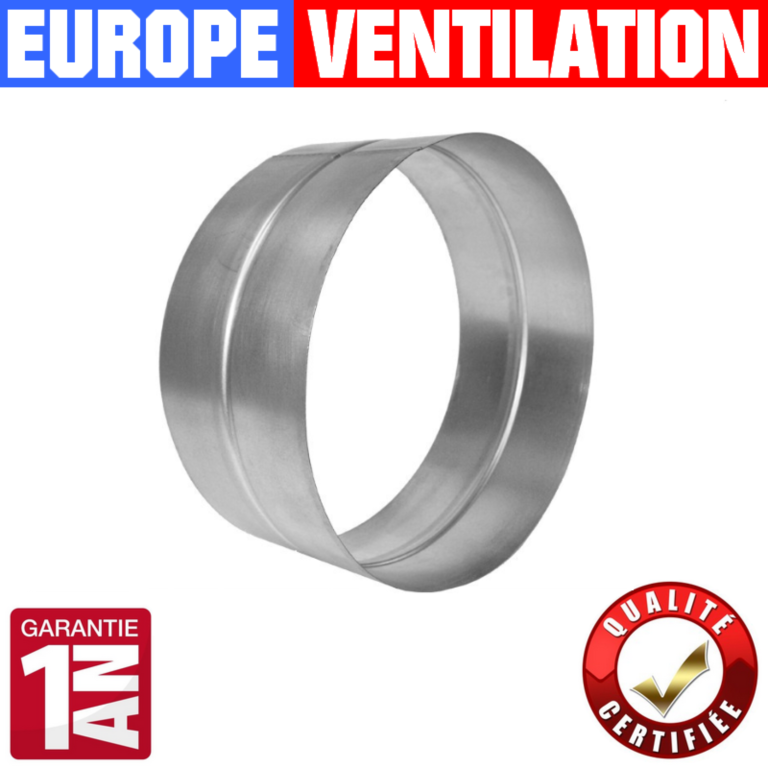

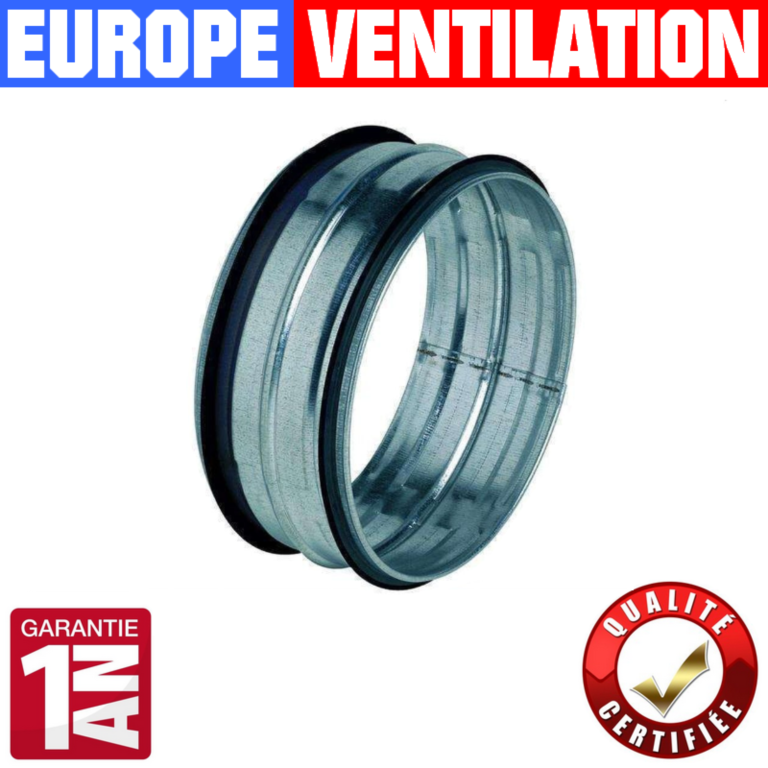

Les raccords mâle/mâle et femelle/femelle servent à assembler deux extrémités compatibles. Une erreur sur le type d’emboîtement peut compliquer l’installation même si les diamètres semblent correspondre. Avant commande, comparez les dimensions utiles, les joints et les modes de fixation de chacun des composants.

Piquage circulaire, piquage plat, platine virole et dérivations en T ou Y

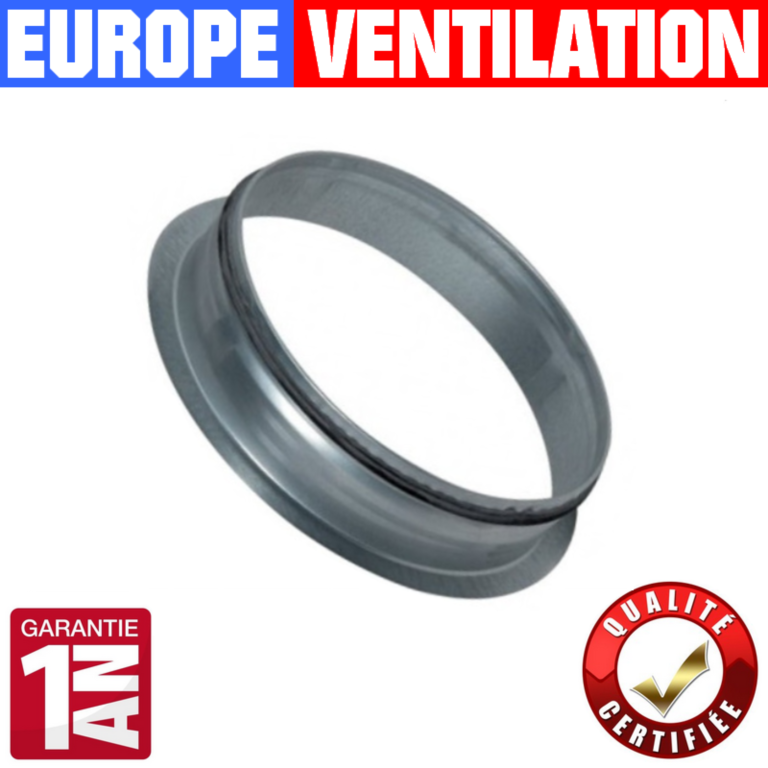

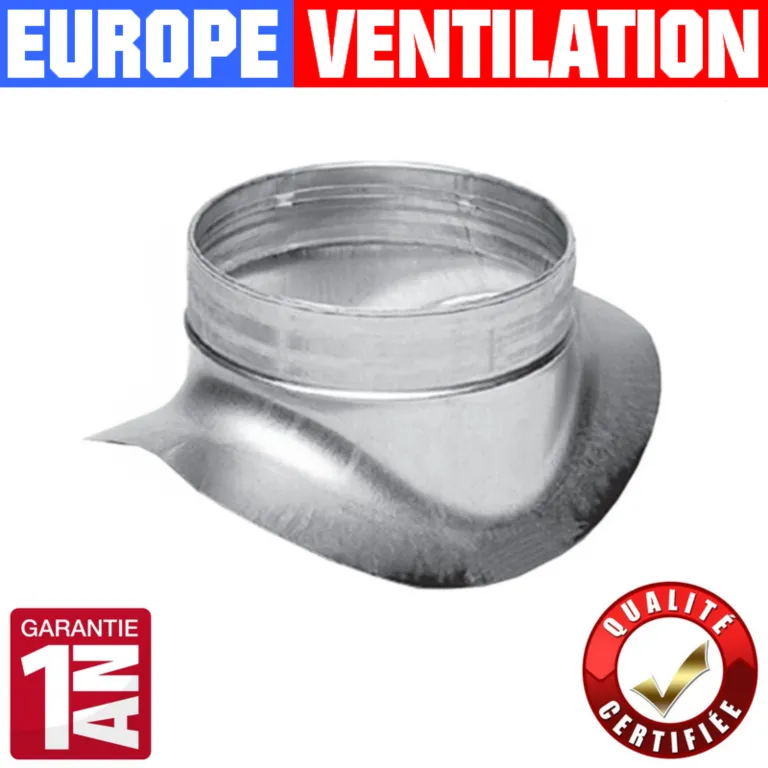

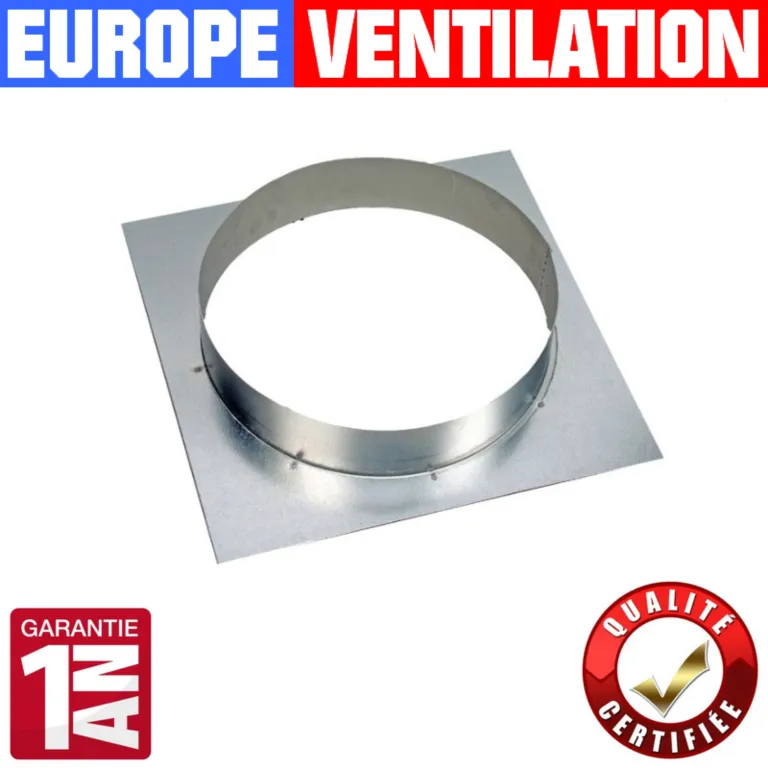

Pour raccorder une branche supplémentaire au réseau, les piquages circulaires et piquages plats permettent des montages adaptés à la géométrie du support. La platine virole crée un raccordement circulaire sur une surface plane, par exemple sur une enveloppe de hotte ou de caisson compatible.

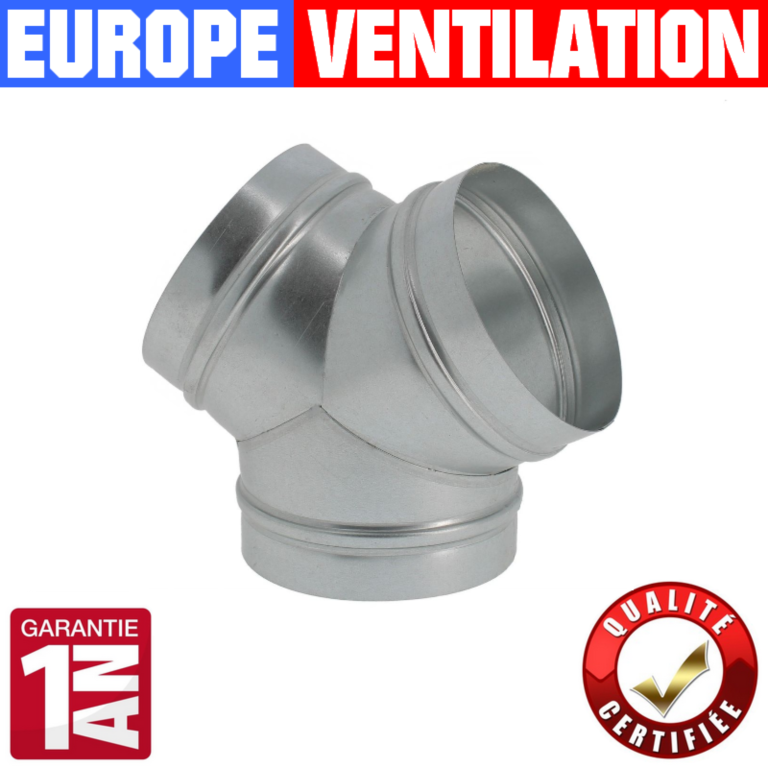

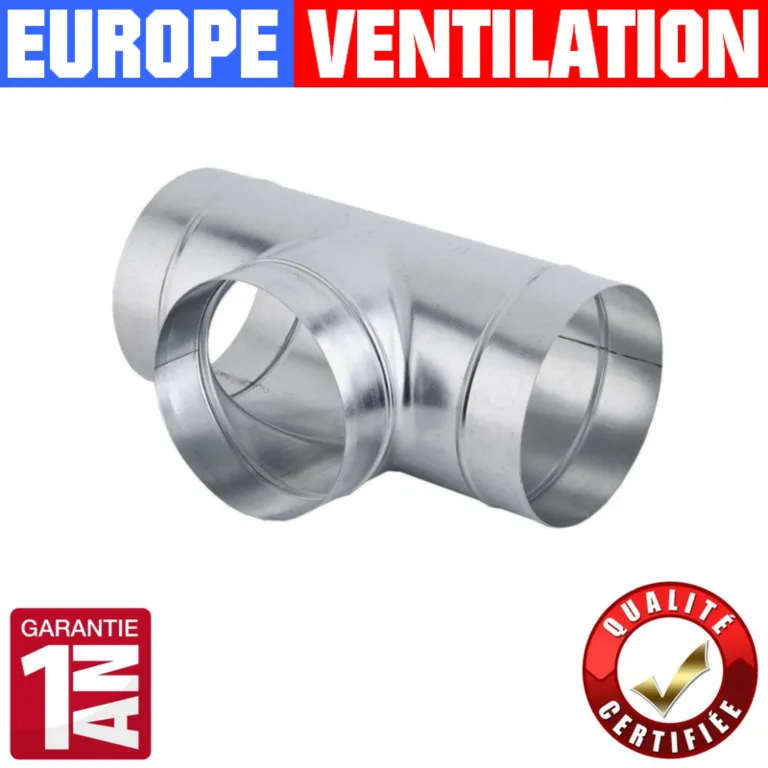

Les raccords en T et raccords en Y servent à réunir ou à séparer des branches de ventilation. Leur choix doit tenir compte du sens de circulation de l’air, de l’équilibrage des débits et des pertes de charge induites. La solution la plus compacte n’est pas toujours celle qui offre le meilleur comportement aéraulique.

Sortie de toiture ou de façade : chapeau chinois, sifflet et grille

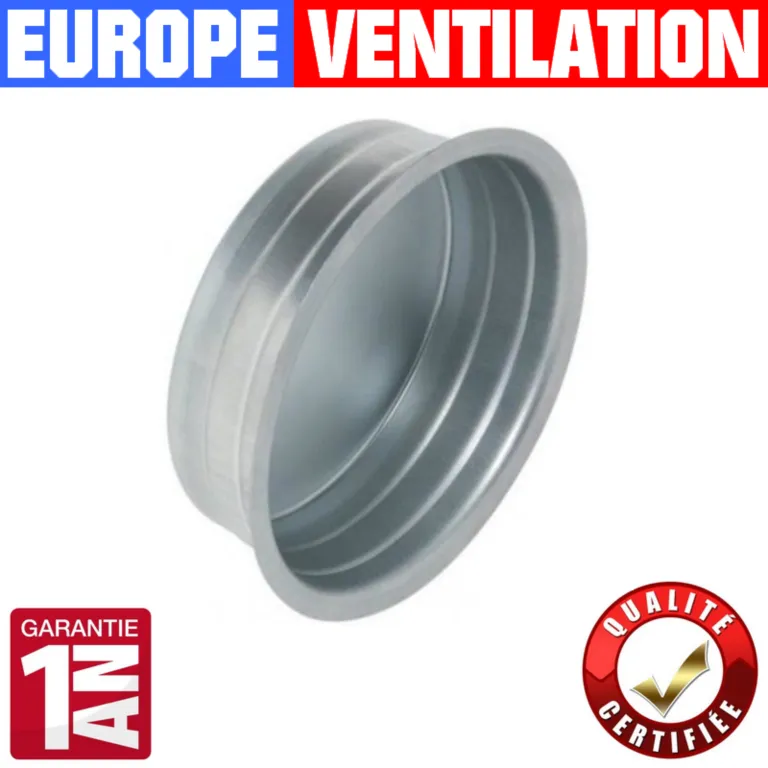

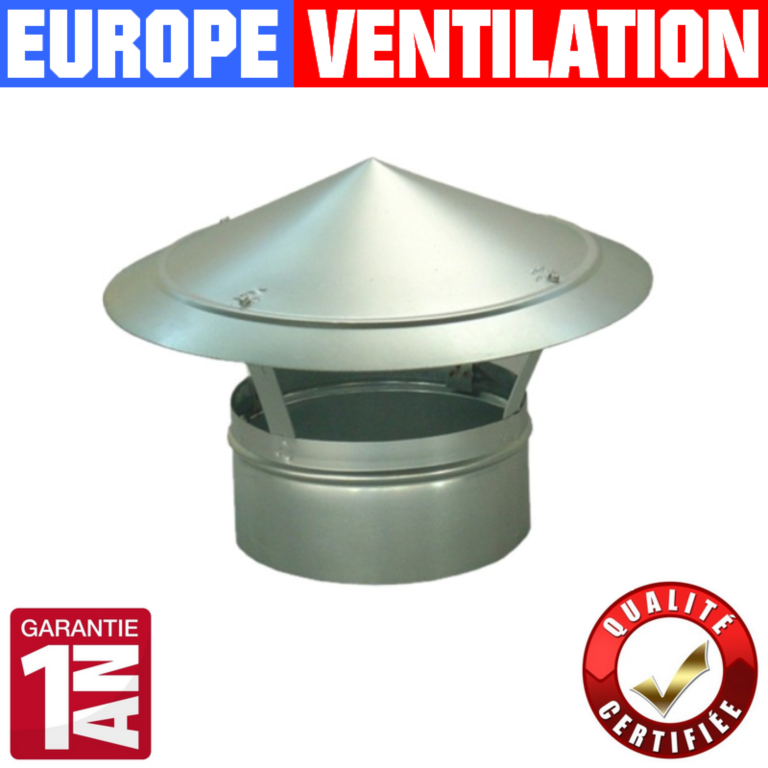

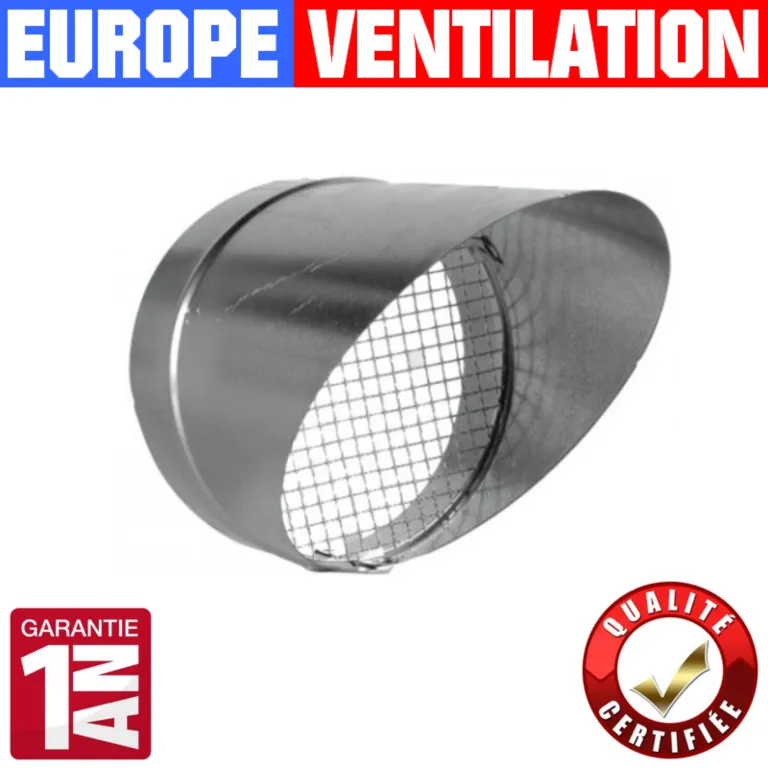

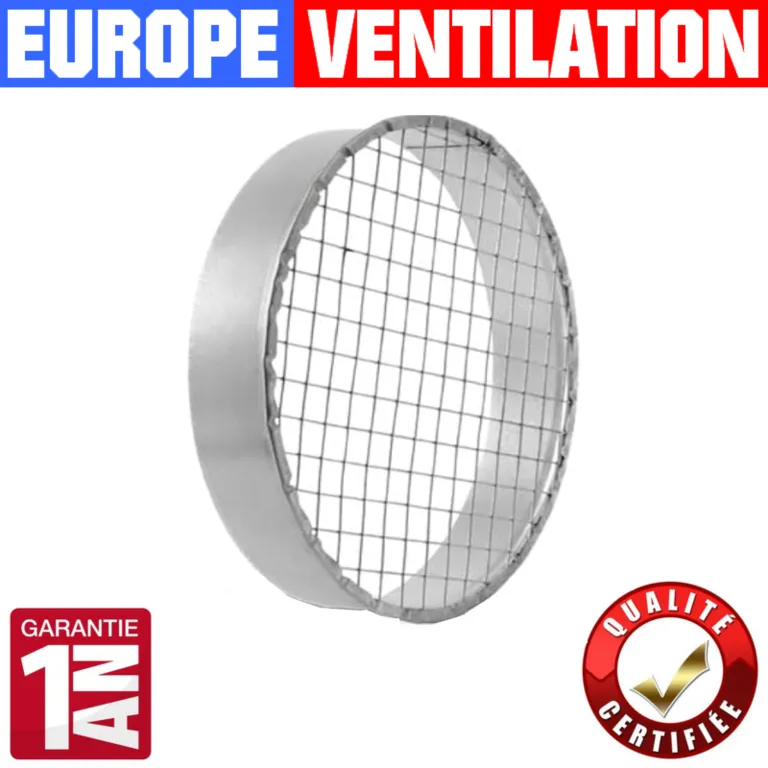

Le chapeau chinois galvanisé sert à équiper certaines sorties verticales et contribue à limiter l’entrée directe des précipitations. Le sifflet de sortie oriente un rejet horizontal dans des configurations appropriées, tandis qu’un bouchon grillagé protège une ouverture tout en laissant circuler l’air.

L’emplacement final du rejet ne se choisit pas uniquement d’après la forme de l’accessoire : les distances de voisinage, les risques de reprise d’air, l’accessibilité pour nettoyage et les règles applicables au bâtiment doivent être évalués.

Clapet anti-retour, registre manuel et clapet coupe-feu

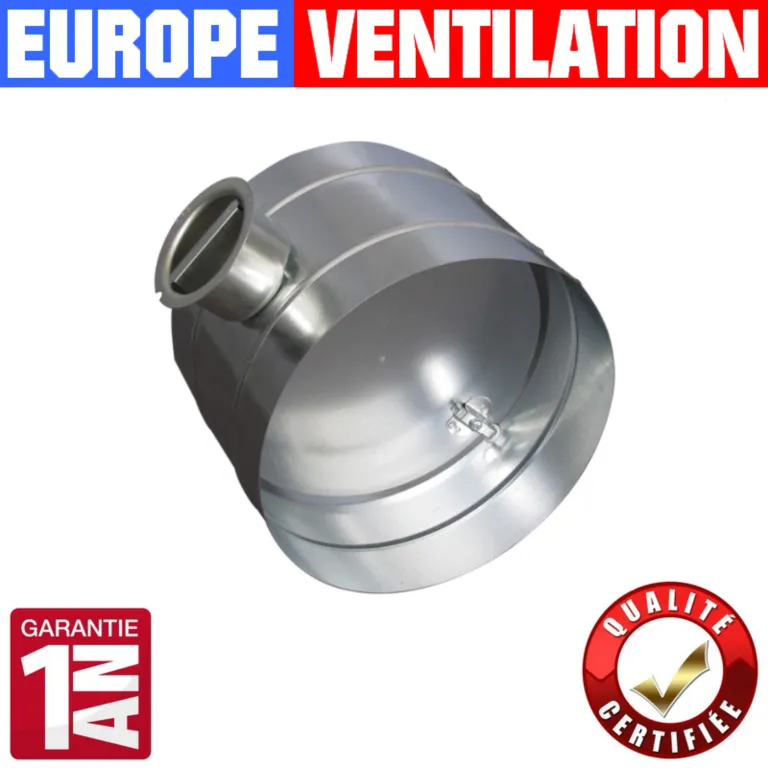

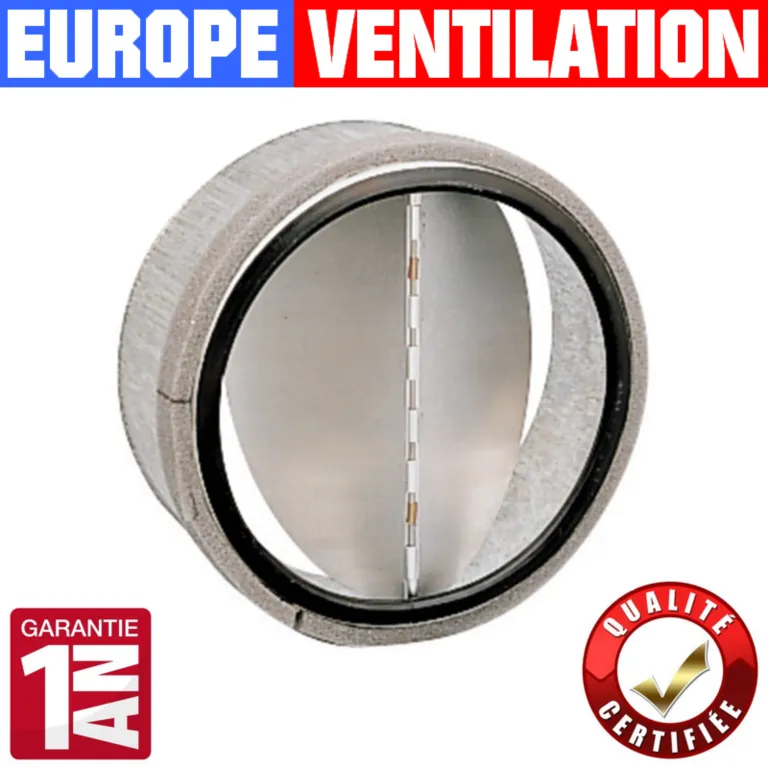

Un clapet anti-retour pour ventilation limite le flux inverse lorsque l’extracteur est arrêté, sous réserve de compatibilité avec le réseau. Un registre manuel permet d’ajuster le passage d’air sur une branche et de participer à l’équilibrage de l’installation. Ces accessoires introduisent néanmoins une résistance supplémentaire à intégrer dans le dimensionnement.

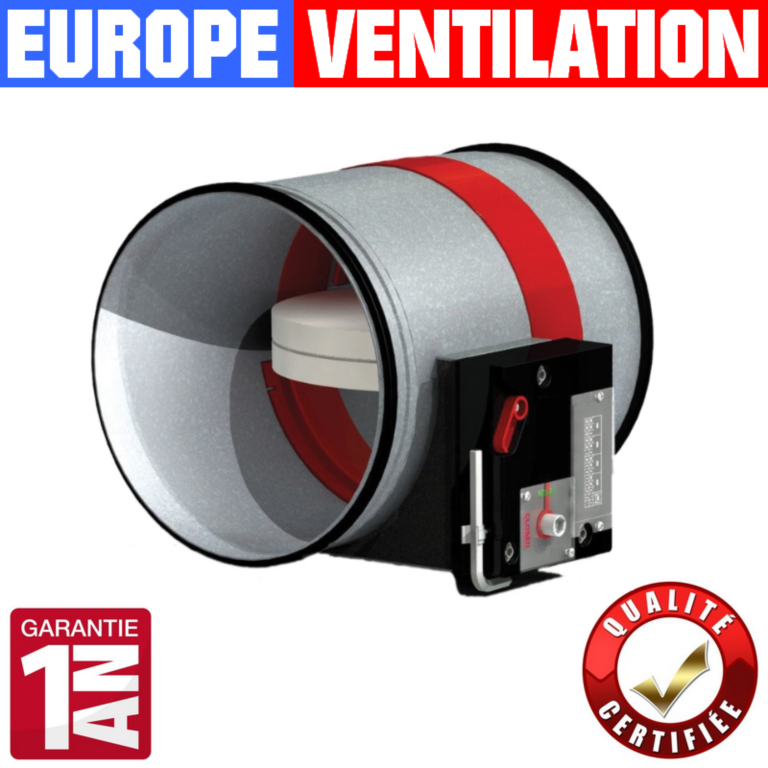

Le clapet coupe-feu CR2 répond à une fonction distincte de sécurité incendie sur les installations pour lesquelles son usage est prévu. Il ne doit pas être choisi ou installé par analogie avec un simple clapet de régulation : les caractéristiques certifiées, les conditions de pose et les exigences de la ventilation de cuisine doivent être vérifiées au cas par cas.

Fixations, manchettes antivibratiles et étanchéité des raccordements

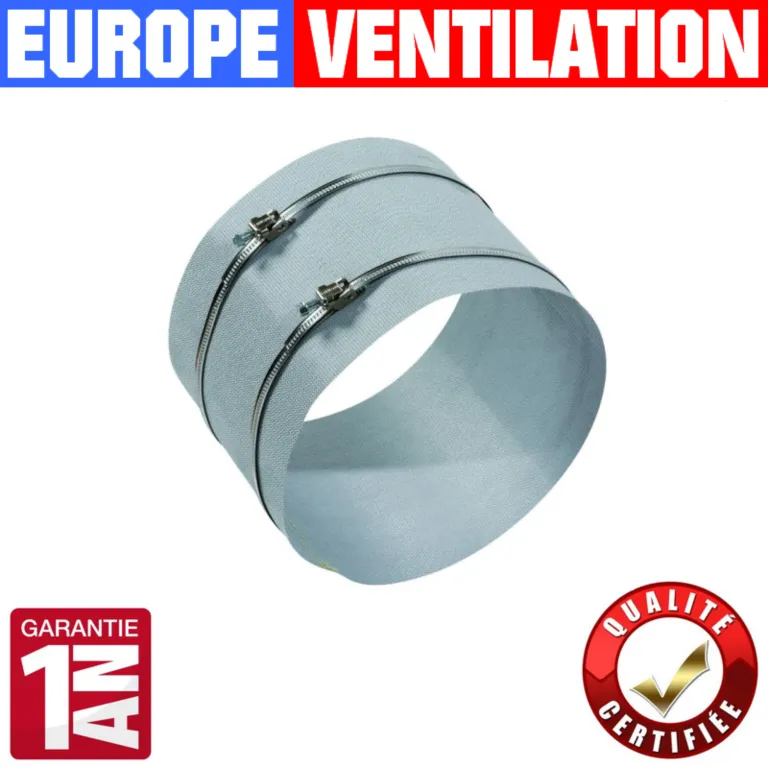

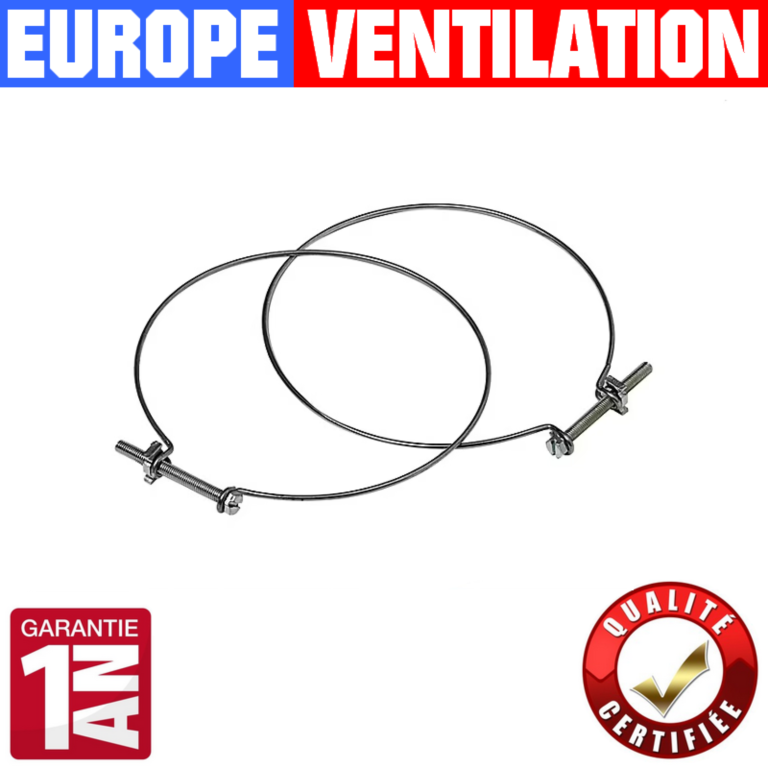

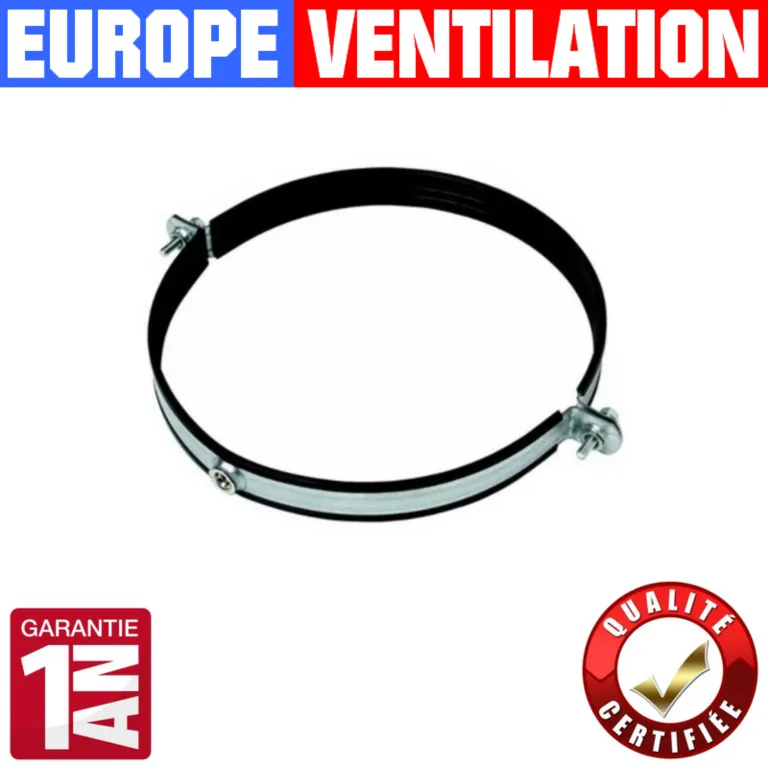

Les colliers pour gaines flexibles maintiennent certains raccordements souples ; les colliers ISO pour conduits rigides contribuent au supportage du réseau. Les fixations doivent résister aux charges réelles et convenir au matériau, au diamètre et à l’environnement de pose. Une manchette souple peut limiter la transmission de vibrations entre un appareil mécanique et les conduits lorsque son emploi est techniquement approprié.

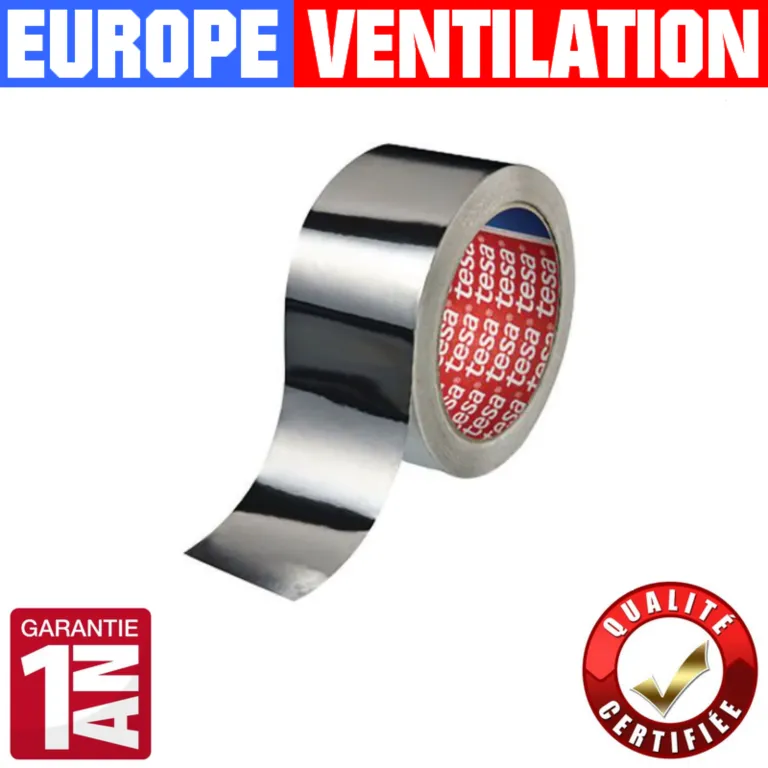

Le ruban adhésif aluminium peut compléter l’étanchéité d’un assemblage prévu pour ce type de traitement. Il ne se substitue ni à la bonne géométrie des pièces, ni aux fixations mécaniques, ni aux exigences particulières d’étanchéité ou de tenue au feu éventuellement applicables.

Trappes de visite et entretien du réseau de hotte de restaurant

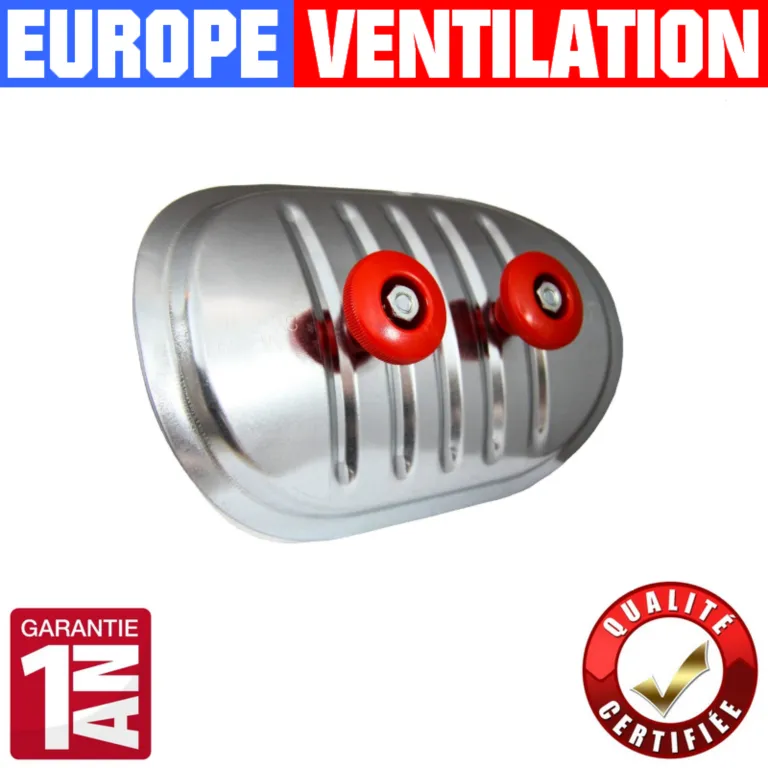

Les trappes de visite pour conduits circulaires rendent possibles l’inspection et certaines opérations de nettoyage sans démontage intégral des gaines. Leur implantation doit être réfléchie dès la conception, notamment aux changements de direction et aux endroits qui peuvent accumuler des dépôts. Les hottes et conduits transportant des aérosols gras exigent une vigilance particulière : la maintenance doit rester compatible avec les règles de sécurité applicables.

En exploitation, contrôlez régulièrement l’état des raccordements, colliers, joints, supports et éléments de réglage, sans oublier les filtres de la hotte et le ventilateur d’extraction. Une perte de débit, des vibrations nouvelles ou des traces de fuite peuvent révéler un défaut de montage, un encrassement ou un mauvais équilibrage.

Comment choisir le bon diamètre de conduit de hotte professionnelle ?

Le dimensionnement repose sur le volume d’air à transporter en m³/h, la vitesse de passage, la longueur des gaines et les pertes de charge cumulées des coudes, raccords, grilles et appareils. La section d’un conduit doit rester cohérente avec la capacité de l’extracteur et le besoin de captation de la hotte. Choisir un diamètre uniquement parce qu’il correspond à une sortie existante peut être insuffisant.

Lors d’un remplacement, relevez le diamètre intérieur et extérieur des raccordements, les longueurs nécessaires, le type d’emboîtement et le mode de fixation. Si vous changez de moteur, comparez aussi les caractéristiques de votre moteur escargot, de votre caisson d’extraction ou de votre tourelle de toiture.
