Caractéristiques techniques – Moteur escargot 9/9
Type
Moto-ventilateur centrifuge double ouïe / moteur escargot
Débit d'air
Jusqu'à 3 600 m³/h
Puissance moteur
550 W
Alimentation
220–240 V monophasé
Fréquence
50 Hz
Intensité
4,7 A
Vitesse de rotation
1 320 tr/min
Indice de protection
IP54
Classe d'isolation
Classe F
Protection thermique
Intégrée
Roulements
Roulements à billes
Construction
Cadre acier galvanisé
Bride de fixation
Incluse
Poids
Environ 17 kg
Variation de vitesse
Oui – variateur compatible, 8 A conseillé
Utilisation
Hotte de cuisine professionnelle ou caisson compatible
Compatibilité hotte
Ne convient pas aux hottes de 40 cm de hauteur
Puissance de cuisson conseillée
Inférieure à 20 kW
Garantie
1 an pièces
Ce moteur escargot 9/9 est un moto-ventilateur centrifuge double ouïe conçu pour assurer l'extraction d'air d'une hotte de cuisine professionnelle ou d'un caisson d'extraction compatible. Alimenté en 230 V monophasé, il développe une puissance de 550 W pour un débit pouvant atteindre 3600 m³/h.
Son format 9/9 offre une capacité d'extraction importante pour les restaurants, snacks, brasseries, cuisines professionnelles et collectivités nécessitant un renouvellement d'air soutenu.
Avec son débit pouvant atteindre 3600 m³/h, ce moteur est destiné aux installations nécessitant davantage de puissance d'extraction que les moteurs escargot de dimensions inférieures.
Son moteur de 550 W associé à une turbine centrifuge double ouïe permet d'obtenir un débit d'air élevé tout en conservant le principe de fonctionnement simple et robuste des moteurs escargot utilisés en ventilation professionnelle.
Le format 9/9 reste toutefois relativement volumineux. Avant toute commande, il est indispensable de contrôler l'espace disponible dans la hotte ou le caisson ainsi que les dimensions et fixations du moteur existant.
Ce modèle ne convient pas aux hottes professionnelles de 40 cm de hauteur.
Ce moto-ventilateur est conçu pour une utilisation sur une installation de ventilation professionnelle.
Il dispose notamment :
d'une alimentation 230 V monophasé ;
d'une puissance de 550 W ;
d'un débit pouvant atteindre 3600 m³/h ;
d'une turbine centrifuge double ouïe ;
d'un protecteur thermique intégré ;
d'une isolation classe F ;
de roulements à billes ;
d'un cadre en acier galvanisé ;
d'une protection IP54.
Cette conception permet une utilisation adaptée aux contraintes rencontrées sur les systèmes d'extraction de cuisine professionnelle.
Contrairement au moteur escargot 10/10, qui est principalement destiné à une installation dans un caisson d'extraction, ce moteur 9/9 peut être installé directement dans certaines hottes professionnelles, à condition que leur hauteur et leur profondeur permettent son intégration.
Il peut également être installé dans un caisson d'extraction compatible lorsque la configuration du réseau de ventilation nécessite de déporter le moto-ventilateur.
Avant remplacement, contrôlez impérativement les dimensions du moteur, les points de fixation, l'orientation du refoulement et l'espace disponible.
En raison de son encombrement, ce modèle 9/9 550 W ne convient pas aux hottes de 40 cm de hauteur.
La vitesse de rotation du moteur peut être ajustée avec un variateur monophasé 230 V compatible.
Le variateur doit être sélectionné en fonction de l'intensité nominale du moteur et non uniquement de sa puissance exprimée en watts.
Un variateur correctement dimensionné permet d'adapter le débit d'extraction aux besoins de la cuisine et de réduire la vitesse du moteur lorsque le débit maximal de 3600 m³/h n'est pas nécessaire.
Ce moteur escargot 9/9 de 3600 m³/h – 550 W – 230 V peut convenir au remplacement de différents moto-ventilateurs centrifuges de format 9/9 présentant des caractéristiques techniques et dimensionnelles équivalentes.
Avant remplacement, vérifiez les dimensions, entraxes et points de fixation, tension 230 V, puissance 550 W, intensité, débit d'air et orientation du refoulement.
Selon les fabricants, ce format peut notamment être recherché sous les désignations DD 9/9, DDM 9/9, CBM 9/9, RE 9/9, 225/225 ou moteur escargot 9/9 550 W.
Des moto-ventilateurs de format comparable existent chez différents fabricants et équipementiers de ventilation professionnelle tels que Nicotra, S&P, VIM, Sodeca CBD-B-2525, CMC, Torin, Alvène ou Sisteven.
Important : une désignation 9/9 identique ne garantit pas à elle seule l'interchangeabilité. Les dimensions, fixations et caractéristiques électriques doivent toujours être comparées avec celles de l'ancien moto-ventilateur avant commande.
Ce moteur escargot standard n'est pas présenté comme un ventilateur certifié F400-120.
Lorsque la configuration de l'installation ou les exigences réglementaires imposent un ventilateur capable de fonctionner à haute température pendant une durée déterminée, il convient de sélectionner une tourelle ou un ventilateur d'extraction disposant de la certification correspondante.
Le choix du système d'extraction doit être effectué en fonction de la configuration de la cuisine, de la puissance installée, du réseau d'extraction et des exigences applicables à l'établissement.
Avec ses 3600 m³/h, sa puissance de 550 W et son alimentation monophasée 230 V, ce moteur constitue une solution adaptée aux installations professionnelles nécessitant un débit d'extraction important.
Il peut être utilisé pour le remplacement d'un moteur de hotte professionnelle présentant des caractéristiques équivalentes ou être installé dans un caisson d'extraction compatible.
Son principal avantage réside dans son rapport entre débit d'air, puissance, simplicité de fonctionnement et coût, tout en conservant la possibilité de régler la vitesse avec un variateur monophasé correctement dimensionné.
Chez Europe Ventilation, nous disposons d'un stock important de moteurs, variateurs et pièces destinés aux installations de ventilation de cuisine professionnelle. Pour les références disponibles en stock, l'expédition peut généralement être réalisée sous 24 à 48 heures.
Notre équipe peut vous accompagner pour identifier le moteur adapté au remplacement de votre ancien moto-ventilateur. Pour éviter une erreur de commande, pensez à relever la référence de l'ancien moteur, ses dimensions, sa puissance, son intensité et sa tension d'alimentation.
Nous proposons également différentes solutions pour les installations nécessitant un autre type de moteur, un caisson ou une tourelle d'extraction pour restaurant.
📞 04 84 51 00 38
Pour toute question technique, demande de devis, commande ou expédition, notre équipe est à votre disposition.
Moto-ventilateur centrifuge double ouïe conçu pour l'extraction des hottes de cuisines professionnelles. Alimenté en 230 V monophasé, le 9/9 développe 550 W pour un débit pouvant atteindre 3600 m³/h. Il peut être installé dans une hotte ou un caisson compatible et convient aux petites cuisines professionnelles dont la puissance de cuisson est inférieure à 20 kW.
Cliquez sur une question pour afficher la réponse.
Le moteur escargot 9/9 est un moto-ventilateur centrifuge double ouïe utilisé notamment pour l'extraction d'air des hottes de cuisines professionnelles.
Sa turbine aspire l'air chargé de fumées, vapeurs, chaleur et odeurs provenant de la cuisson puis le refoule vers le conduit d'extraction.
Le format 9/9 est couramment utilisé dans les hottes professionnelles de restaurants, snacks, pizzerias, fast-foods, food-trucks et petites cuisines professionnelles.
| Modèle | 9/9 |
| Type | Moto-ventilateur centrifuge double ouïe / moteur escargot |
| Débit d'air | Jusqu'à 3600 m³/h |
| Puissance | 550 W |
| Alimentation | 230 V monophasé |
| Fréquence | 50 Hz |
| Protection | IP54 |
| Isolation | Classe F |
| Protection thermique | Intégrée |
| Roulements | Roulements à billes |
| Cadre | Acier galvanisé |
| Bride de fixation | Incluse |
| Poids | Environ 17 kg |
| Compatibilité hotte | Hottes professionnelles compatibles – ne convient pas aux hottes de 40 cm de hauteur |
| Variation de vitesse | Oui, avec variateur compatible |
Le format 9/9 correspond à un moto-ventilateur centrifuge de dimensions supérieures aux formats 7/7 et 8/9. Il est destiné aux hottes professionnelles disposant d'un encombrement suffisant ou à une intégration dans un caisson d'extraction compatible.
Avant de commander, il est important de vérifier :
Important : ne choisissez pas un moteur uniquement parce que l'ancien modèle est indiqué 9/9. Comparez également les dimensions et les fixations avec le plan coté du produit.
Non. Ce modèle est plus volumineux et ne convient pas aux hottes de 40 cm de hauteur.

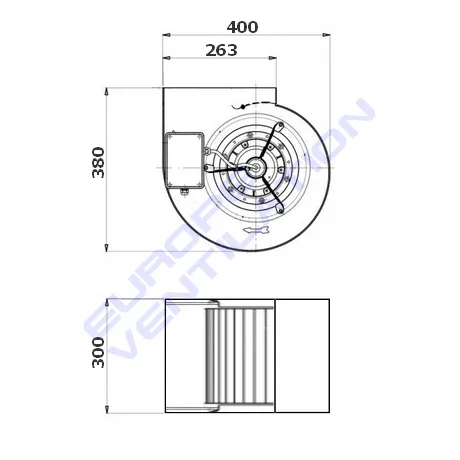

Avant toute commande, il est indispensable de vérifier le plan coté, les fixations et l'espace réellement disponible dans la hotte, notamment en cas de remplacement d'un moteur d'une autre marque.
Ce modèle offre un débit d'air pouvant atteindre 3600 m³/h.
Le débit réellement obtenu sur l'installation dépend cependant du réseau d'extraction : longueur du conduit, diamètre, nombre de coudes, filtres, réductions et autres pertes de charge.
La puissance nominale du moteur est de 550 W.
Cette puissance permet d'obtenir un compromis intéressant entre encombrement, consommation électrique et capacité d'extraction pour une petite ou moyenne cuisine professionnelle.
Oui. Le moteur fonctionne en 230 V monophasé – 50 Hz.
Il convient de vérifier les caractéristiques de l'installation électrique et de l'ancien moteur avant tout remplacement.
Oui. La vitesse du moteur peut être réglée avec un variateur compatible.
La variation permet d'adapter le débit d'extraction à l'activité de la cuisine et à la quantité de fumées, vapeurs et chaleur produites.
La fiche Europe Ventilation recommande ce moteur avec un variateur 8 A.
Le variateur doit toujours être sélectionné en fonction des caractéristiques électriques du moteur et correctement dimensionné.
Oui. Le moteur 9/9 dispose d'un protecteur thermique intégré.
Cette protection contribue à protéger le moteur contre les échauffements anormaux.
Le moteur possède un indice de protection IP54.
Cet indice caractérise sa protection contre la pénétration de poussières et contre les projections d'eau selon les conditions prévues par cette classification.
Oui. Le moteur est équipé de roulements à billes, particulièrement adaptés à un fonctionnement régulier dans un système d'extraction professionnel.
Oui. Le moteur dispose d'un cadre galvanisé intégré et d'une bride de fixation incluse.
Il faut néanmoins comparer les fixations avec celles de l'ancien moteur en cas de remplacement.
Le moteur 9/9 pèse environ 17 kg.
Oui, à condition que les caractéristiques mécaniques et électriques soient compatibles.
Il faut notamment comparer :
La simple indication 9/9 ne garantit pas à elle seule une compatibilité parfaite.
Recherchez en priorité la plaque signalétique située sur le moteur.
Elle peut notamment indiquer :
Il est également recommandé de mesurer l'ancien moteur et de comparer ses dimensions avec le plan coté du nouveau modèle.
Ce moteur peut être installé dans de nombreuses hottes professionnelles lorsque les dimensions, fixations, caractéristiques électriques et performances sont compatibles.
La compatibilité doit donc être vérifiée techniquement et pas uniquement à partir de la marque de la hotte.
Oui. Le moteur escargot 9/9 peut être installé directement dans une hotte professionnelle compatible, à condition que l'encombrement disponible soit suffisant. Il ne convient pas aux hottes de 40 cm de hauteur.
Il est généralement positionné dans la partie supérieure de la hotte, selon sa conception.
Selon la configuration et la compatibilité mécanique, ce type de moto-ventilateur peut également être intégré dans un caisson d'extraction adapté.
Il faut vérifier les dimensions, les fixations, le débit nécessaire et les caractéristiques du réseau avant installation.
Le moteur escargot 9/9 peut notamment convenir aux :
Le dimensionnement définitif doit tenir compte de la hotte, du matériel de cuisson et du réseau d'extraction.
La fiche produit indique ce moteur pour une puissance de cuisson inférieure à 20 kW.
Le choix définitif du système d'extraction doit néanmoins être réalisé en fonction de la configuration réelle de la cuisine et des exigences applicables à l'installation.
Non. Ce moteur escargot standard n'est pas présenté comme un ventilateur certifié F400 120.
Lorsqu'une installation nécessite cette caractéristique de résistance au feu, il faut sélectionner un ventilateur ou une tourelle disposant de la classification correspondante.
Les formats 8/9 et 7/9 correspondent à des dimensions et configurations différentes de moto-ventilateurs centrifuges.
Le choix ne doit pas uniquement être réalisé en fonction du format : le débit, la pression disponible, la puissance électrique, l'intensité et les dimensions doivent également être vérifiés.
Un moteur 10/10 est généralement plus volumineux qu'un 9/9 et peut être proposé avec des débits, puissances et capacités de pression supérieurs.
Le choix entre un moteur 9/9 et un 10/10 dépend du débit nécessaire, de la pression disponible, de l'encombrement et surtout des pertes de charge du réseau.
Plusieurs éléments peuvent réduire le débit réel :
Les 3600 m³/h constituent donc une caractéristique annoncée du moto-ventilateur ; les performances obtenues sur l'installation dépendent également du réseau.
Des vibrations ou un bruit anormal peuvent provenir d'une turbine encrassée, d'un déséquilibre, de fixations desserrées, de roulements usés ou d'un problème sur le réseau d'extraction.
Une accumulation importante de graisse sur la turbine peut notamment déséquilibrer sa rotation.
Les principaux symptômes sont :
Ces symptômes peuvent provenir du moteur mais également de son alimentation, de la commande ou du réseau d'extraction.
La turbine et le moteur doivent être contrôlés régulièrement afin d'éviter une accumulation excessive de graisse.
Il est également important de :
Un système d'extraction correctement entretenu permet de conserver de meilleures performances et de limiter les contraintes sur le moteur.
Oui. La fiche Europe Ventilation indique une garantie pièces de 1 an, selon les conditions applicables.
Avant la commande, relevez idéalement :
Comparez ensuite ces informations avec les caractéristiques et le plan coté du 9/9 – 550 W – 3600 m³/h.
En cas de doute, une photographie de l'ancien moteur ainsi qu'une photo lisible de sa plaque signalétique facilitent son identification.
